Trục cam xe máy? Cấu tạo, nguyên lý hoạt động và những điều cần biết
Nếu một ngày chiếc xe của bạn hoặc xe của khách hàng phát ra tiếng lạch cạch ở đầu bò. Động cơ yếu hơn trước hoặc tăng tốc không còn mượt như ban đầu, nhiều người sẽ nghĩ ngay đến xupap, cò mổ hay sên cam. Tuy nhiên, một trong những nguyên nhân cũng có thể đến từ cốt cam – chi tiết giữ vai trò điều khiển quá trình đóng mở xupap và ảnh hưởng trực tiếp đến hiệu suất làm việc của động cơ. Vậy trục cam xe máy là gì? Cấu tạo gồm những bộ phận nào, nguyên lý hoạt động ra sao và vì sao chi tiết này lại quan trọng đến vậy? Trong bài viết dưới đây, META PARTS sẽ giúp bạn hiểu rõ từ những kiến thức cơ bản đến các dấu hiệu hư hỏng thường gặp và những lưu ý cần biết trong quá trình sử dụng, kiểm tra và thay thế.
1.Trục cam xe máy là gì?
Trục cam hay còn được gọi là cốt cam, là loại trục thép được gia công với các vấu cam có hình dạng và kích thước được tính toán chính xác. Đồng thời, còn là trục dài được gắn trên đầu xi-lanh và có các lôi ngoại trụ là hệ thống phân phối khí cho động cơ đốt trong. Khi động cơ hoạt động,cốt cam quay đồng bộ với trục khuỷu thông qua xích cam hoặc bánh răng truyền động. Chính chuyển động quay này sẽ tạo ra lực tác động lên cò mổ hoặc xupap, giúp xupap mở và đóng đúng thời điểm theo thiết kế của động cơ. Phần lớn các dòng xe máy hiện nay, trục cam thường được đặt ở phần đầu xi lanh, hay còn gọi là đầu bò và ngay phía trên hệ thống xupap. Nhiệm vụ chính của bộ phận này là điều khiển thời điểm đóng và mở xupap, giúp quá trình nạp hòa khí vào buồng đốt và xả khí thải diễn ra đúng theo từng chu kỳ của động cơ.
Có thể thấy trục cam không chỉ là một thanh thép được lắp trên đầu động cơ mà còn là chi tiết được thiết kế với độ chính xác rất cao để điều khiển toàn bộ quá trình phân phối khí. Vậy một trục cam xe máy được cấu tạo từ những bộ phận nào và mỗi bộ phận đảm nhận chức năng gì? Hãy cùng tìm hiểu ở phần tiếp theo.

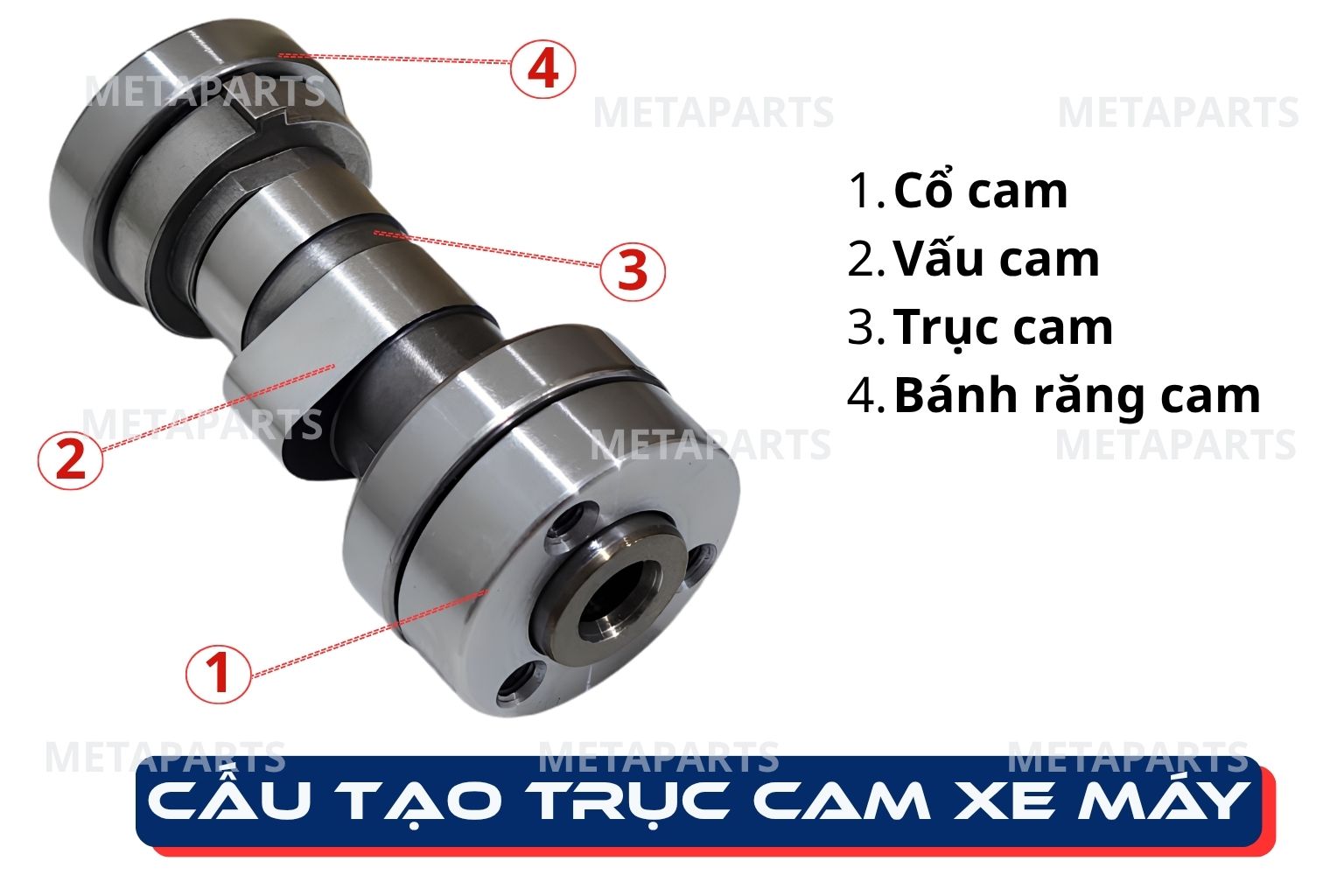

2. Cấu tạo của trục cam xe máy
Mặc dù nhìn bên ngoài trục cam chỉ là một thanh thép có các gờ nhô lên, nhưng thực tế, mỗi chi tiết trên trục đều được tính toán với độ chính xác rất cao. Mỗi bộ phận đều đảm nhận một chức năng riêng nhằm giúp xupap đóng mở đúng thời điểm trong suốt quá trình động cơ hoạt động. Cấu tạo chính trục cam bao gồm:
2.1. Thân trục cam
Thân trục cam là phần khung chính liên kết toàn bộ các chi tiết như vấu cam, cổ cam và bánh răng truyền động. Bộ phận này thường được chế tạo từ thép hợp kim có độ bền cao. Được nhiệt luyện và gia công chính xác để tăng khả năng chịu lực cũng như hạn chế biến dạng khi làm việc ở tốc độ cao.
Ngoài chức năng chịu tải, thân trục còn giúp giữ cho các vấu cam luôn hoạt động đúng vị trí thiết kế, đảm bảo quá trình điều khiển xupap diễn ra ổn định trong suốt thời gian động cơ vận hành.
2.2. Vấu cam
Vấu cam là bộ phận quan trọng nhất trên cốt cam và cũng là lý do chi tiết này được gọi là trục cam. Đây là phần được gia công nhô cao trên thân trục với biên dạng được tính toán chính xác theo từng loại động cơ.
Khi trục cam quay, vấu cam sẽ lần lượt tác động lên cò mổ hoặc trực tiếp lên xupap (tùy thiết kế động cơ), tạo ra chuyển động mở và đóng xupap đúng thời điểm. Hình dạng, chiều cao và góc của gói cam sẽ quyết định thời gian mở xupap, độ nâng xupap và ảnh hưởng trực tiếp đến khả năng nạp nhiên liệu cũng như xả khí thải của động cơ.
2.3. Cổ cam
Cổ cam là những vị trí tiếp xúc giữa trục cam và bề mặt đỡ trên đầu xi lanh. Đây là nơi giúp quay ổn định, đồng thời chịu phần lớn tải trọng trong quá trình hoạt động.
Để hạn chế ma sát và mài mòn, cổ cam luôn được bôi trơn bằng dầu động cơ. Nếu hệ thống bôi trơn hoạt động không hiệu quả hoặc xe sử dụng dầu nhớt kém chất lượng trong thời gian dài, cổ cam là một trong những vị trí dễ bị mài mòn đầu tiên.
2.4. Bánh răng cam(hoặc nhông cam)
Ở một đầu của trục cam thường được lắp bánh răng hoặc nhông cam để nhận chuyển động từ xích cam. Nhờ bộ truyền động này, cốt cam có thể quay đồng bộ với trục khuỷu theo đúng tỷ số truyền mà nhà sản xuất đã tính toán.
Nếu bánh răng cam bị mòn, lắp sai dấu cam hoặc xích cam bị chùng, thời điểm đóng mở xupap có thể bị sai lệch, làm ảnh hưởng đến hiệu suất làm việc của động cơ.
Bạn thấy đấy thoạt nhìn các bộ phận đều mang những chức năng riêng,, phối hợp nhịp nhàng, giúp xe hoạt động trơn tru hơn.
3.Nguyên lý hoạt động của loại trục cam xe máy
Sau khi rõ về cấu tạo, nhiều người thường thắc mắc: trục cam điều khiển xupap bằng cách nào? Thực tế, bản thân cốt cam không tự tạo ra chuyển động mà nhận lực truyền từ trục khuỷu thông qua xích cam hoặc bánh răng cam. Khi động cơ hoạt động, toàn bộ các chi tiết trong hệ thống phân phối khí sẽ phối hợp nhịp nhàng để xupap đóng mở đúng thời điểm, đảm bảo chu trình nạp, nén, nổ và xả diễn ra chính xác.
Hiểu đơn giản, nguyên lý hoạt động của trục cam có thể chia thành các bước sau.
Khi động cơ hoạt động -> Piston bắt đầu chuyển động lên xuống trong xilanh chuyển động này được truyền đến trục khuỷu và biến thành chuyển động quay-> Từ đó lực tiếp tục được truyền đến sên cam-> Trục cam luôn chuyển động đồng thời với trục khuỷu để đảm bảo thời điểm đóng mở xupap không bị sai lệch-> Khi trục quay, các vấu cam sẽ lần lượt tiếp xúc với cò mổ hoặc tác động trực tiếp lên xupap, tùy theo thiết kế của từng loại động cơ
- Ở vị trí cao nhất của vấu cam, cò mổ sẽ được đẩy lên, làm xupap mở để hòa khí đi vào buồng đốt hoặc khí thải thoát ra ngoài.
- Khi vấu cam tiếp tục quay qua vị trí cao nhất, lực tác động giảm dần. Lúc này, lò xo xupap sẽ kéo xupap trở về vị trí ban đầu, giúp xupap đóng kín và chuẩn bị cho chu trình tiếp theo.
Toàn bộ quá trình này diễn ra liên tục hàng nghìn lần mỗi phút khi động cơ vận hành. Tuy nhiên, để động cơ hoạt động hiệu quả, trục cam phải phối hợp chính xác với chuyển động của piston trong từng chu kỳ.
- Kỳ nạp: Xupap nạp mở để đưa hòa khí vào buồng đốt.
- Kỳ nén: Hai xupap đều đóng để piston nén hòa khí.
- Kỳ nổ: Hòa khí được đốt cháy tạo áp lực đẩy piston xuống, hai xupap vẫn đóng kín
- Kỳ xả: Xupap xả mở để đưa khí cháy ra ngoài.
Nếu thời điểm mở hoặc đóng xupap bị sai lệch dù chỉ một khoảng nhỏ, động cơ cũng có thể bị giảm công suất, hao nhiên liệu hoặc hoạt động không ổn định.
Có thể thấy, dù không trực tiếp tạo ra công suất, nhưng trục cam xe máy lại quyết định thời điểm đóng mở xupap trong toàn bộ chu trình làm việc của động cơ. Chính vì vậy, chỉ cần một sai lệch nhỏ cũng có thể ảnh hưởng đến khả năng vận hành của xe. Vậy cụ thể, trục cam tác động như thế nào đến hiệu suất của động cơ? Hãy cùng tìm hiểu ở phần tiếp theo.
4.Những dấu hiệu nhận biết trục cam bị mòn hoặc hư hỏng
Khi trục cam làm việc liên tục với tốc độ cao và chịu lực ma sát lớn trong quá trình động cơ vận hành. Sau thời gian dài sử dụng hoặc khi hệ thống bôi trơn không đảm bảo, các bề mặt tiếp xúc trên cốt cam mòn, ảnh hưởng đến khả năng điều khiển xupap. Khi đó, động cơ thường xuất hiện một số dấu hiệu bất thường mà người sử dụng có thể dễ dàng nhận biết. Dưới đây là những dấu hiệu giúp bạn phỏng đoán về tình trạng trục cam có vấn đề trong xe.Tuy nhiên, hệ thống xe muốn vận hành tốt cần có sự liên kết giữa các bộ phận khác nhau. Những dấu hiệu dưới đây không khẳng định chắc chắn trục cam xe máy là nguyên nhân; đây chỉ là những biểu hiện giúp bạn khoanh vùng điểm bất thường từ xe.
4.1. Xe phát ra tiếng kêu ở khu vực đầu bò
Đây là dấu hiệu được nhiều người nhận thấy đầu tiên khi trục cam bắt đầu bị mài mòn. Tiếng kêu thường xuất hiện ở phần đầu động cơ, đặc biệt rõ hơn khi xe vừa khởi động hoặc tăng ga. Tùy vào mức độ hư hỏng, âm thanh có thể là tiếng lạch cạch, lóc cóc hoặc tiếng gõ kim loại nhẹ.
Tuy nhiên, tiếng kêu đầu bò không chỉ xuất phát từ trục cam mà còn có thể liên quan đến cò mổ, xích cam, tăng cam hoặc khe hở xupap. Vì vậy, đây chỉ là dấu hiệu ban đầu để người sử dụng lưu ý và kiểm tra thêm.
4.2. Động cơ hoạt động yếu hơn bình thường
Khi trục cam bị mòn, thời điểm đóng mở xupap có thể không còn chính xác như thiết kế ban đầu. Điều này khiến quá trình nạp hòa khí và xả khí thải diễn ra kém hiệu quả, làm động cơ giảm công suất.
Người sử dụng có thể cảm nhận xe tăng tốc chậm hơn, máy ì hoặc không còn bốc như trước dù các hệ thống khác vẫn hoạt động bình thường.
4.3. Mức tiêu hao nhiên liệu tăng
Nếu quá trình nạp và xả không đạt hiệu quả tối ưu, động cơ sẽ cần nhiều nhiên liệu hơn để duy trì cùng một mức công suất. Đây cũng là một trong những nguyên nhân khiến xe tiêu hao nhiên liệu nhiều hơn sau thời gian dài sử dụng.
Dĩ nhiên, hao xăng còn có thể xuất phát từ nhiều yếu tố khác như hệ thống phun xăng, chế hòa khí hoặc bugi. Tuy nhiên, khi hiện tượng này đi kèm với các dấu hiệu bất thường ở đầu động cơ thì trục cam cũng là chi tiết nên được kiểm tra.
4.4. Khó khởi động hoặc xe khó nổ máy
Một số trường hợp trục cam bị mòn nặng có thể làm sai lệch quá trình phối khí, khiến động cơ khởi động khó hơn bình thường. Người sử dụng có thể phải đề nhiều lần mới nổ máy hoặc cảm nhận động cơ hoạt động không ổn định ngay sau khi khởi động.
Đây là dấu hiệu thường gặp trên những động cơ đã vận hành trong thời gian dài hoặc thiếu bảo dưỡng định kỳ.
4.5. Xe không giữ được garanti ổn định
Ở chế độ chạy không tải, động cơ có thể xuất hiện tình trạng garanti không đều, vòng tua lên xuống bất thường hoặc dễ tắt máy khi thả ga.
Hiện tượng này có thể liên quan đến nhiều hệ thống khác nhau, tuy nhiên nếu đi kèm với tiếng kêu ở đầu bò hoặc động cơ giảm công suất thì việc kiểm tra trục cam và hệ thống phân phối khí là điều nên thực hiện.
4.6. Xe rung hoặc vận hành không còn êm
Khi thời điểm phối khí không còn chính xác, quá trình đốt cháy nhiên liệu trong buồng đốt cũng bị ảnh hưởng. Điều này có thể khiến động cơ rung nhiều hơn, đặc biệt khi tăng tốc hoặc vận hành ở vòng tua thấp.
Ban đầu hiện tượng rung có thể không rõ ràng, nhưng nếu tình trạng mài mòn tiếp tục kéo dài, cảm giác rung sẽ ngày càng dễ nhận biết hơn trong quá trình sử dụng.
Không phải mọi trường hợp xuất hiện các dấu hiệu trên đều bắt nguồn từ trục cam. Tuy nhiên, nếu xe đồng thời gặp nhiều biểu hiện như tiếng kêu đầu bò, động cơ yếu, hao nhiên liệu và khó giữ garanti, người sử dụng nên kiểm tra sớm để xác định chính xác nguyên nhân. Vậy đâu là những yếu tố khiến trục cam bị mài mòn hoặc hư hỏng nhanh hơn bình thường? Hãy cùng tìm hiểu trong phần tiếp theo.
5. Những lưu ý khi thay trục cam bạn cần biết
Thay trục cam xe máy là giải pháp cần thiết khi chi tiết này đã bị mài mòn hoặc hư hỏng. Tuy nhiên, trên thực tế không ít trường hợp sau khi thay cốt cam mới, động cơ vẫn phát ra tiếng kêu, vận hành không ổn định hoặc nhanh chóng xuất hiện các dấu hiệu bất thường trở lại. Nguyên nhân là bởi trục phân phối khí luôn làm việc cùng nhiều chi tiết khác trong hệ thống phân phối khí.
Vì vậy, trước khi quyết định thay thế, bạn nên kiểm tra đồng thời các bộ phận liên quan để đảm bảo động cơ hoạt động ổn định và phát huy tối đa hiệu quả của trục cam mới.
5.1. Kiểm tra cò mổ
Cò mổ là chi tiết tiếp xúc trực tiếp với vấu cam trong suốt quá trình động cơ hoạt động. Nếu bề mặt cò mổ đã bị mòn, rỗ hoặc xuất hiện vết xước, việc chỉ thay trục cam phân phối khí sẽ không giải quyết triệt để vấn đề. Hai chi tiết này nên được kiểm tra đồng thời để đảm bảo bề mặt tiếp xúc hoạt động ổn định và hạn chế mài mòn trở lại.
5.2. Kiểm tra xupap
Xupap là bộ phận nhận chuyển động từ trục phân phối khí thông qua cò mổ hoặc tác động trực tiếp tùy theo thiết kế động cơ. Nếu xupap bị cong, mòn hoặc khe hở không đúng tiêu chuẩn, quá trình đóng mở sẽ không còn chính xác, ảnh hưởng đến hiệu suất làm việc của động cơ dù trục cam đã được thay mới.
5.3. Kiểm tra xích cam
Xích cam có nhiệm vụ truyền chuyển động từ trục khuỷu đến trục cam. Sau thời gian dài sử dụng, xích cam có thể bị giãn hoặc mòn, khiến thời điểm phối khí không còn chính xác. Đây cũng là một trong những nguyên nhân làm xe phát ra tiếng kêu ở đầu bò và giảm hiệu suất vận hành. Vì vậy, khi thay trục cam, xích cam cũng là chi tiết nên được kiểm tra.
5.4. Kiểm tra tăng cam
Tăng cam giúp duy trì độ căng phù hợp cho xích cam trong suốt quá trình động cơ hoạt động. Nếu tăng cam hoạt động không hiệu quả, xích cam có thể bị chùng, gây tiếng ồn và làm sai lệch thời điểm đóng mở xupap. Việc kiểm tra tăng cam cùng lúc sẽ giúp hệ thống truyền động vận hành ổn định hơn sau khi thay trục cam.
5.5. Kiểm tra hệ thống bôi trơn
Trục cam phân phối khí là chi tiết làm việc liên tục ở tốc độ cao nên luôn cần được bôi trơn đầy đủ. Nếu dầu động cơ đã xuống cấp, thiếu dầu hoặc đường dầu bị tắc, trục cam mới cũng có nguy cơ bị mài mòn nhanh. Do đó, trước và sau khi thay cốt cam, bạn nên kiểm tra tình trạng dầu nhớt và đảm bảo hệ thống bôi trơn hoạt động bình thường.
5.6. Chọn đúng thông số kỹ thuật
Không phải mọi trục cam đều có thể lắp cho cùng một dòng xe. Mỗi loại động cơ sẽ có thiết kế và thông số kỹ thuật riêng về kích thước, biên dạng vấu cam, vị trí lắp và tỷ số phối khí. Vì vậy, trước khi thay thế, cần xác định đúng mã sản phẩm hoặc đối chiếu theo catalog của nhà sản xuất để tránh lắp sai và ảnh hưởng đến khả năng vận hành của động cơ.
5.7. Ưu tiên sản phẩm có nguồn gốc rõ ràng
Ngoài yếu tố kỹ thuật, nguồn gốc sản phẩm cũng là tiêu chí quan trọng khi lựa chọn trục cam. Nên ưu tiên những sản phẩm có thông tin nhà sản xuất rõ ràng, đạt tiêu chuẩn gia công, có chính sách bảo hành và được phân phối bởi đơn vị uy tín. Điều này không chỉ giúp đảm bảo chất lượng sản phẩm mà còn thuận tiện hơn khi cần hỗ trợ kỹ thuật hoặc bảo hành trong quá trình sử dụng.
Có thể thấy, thay trục cam xe máy không đơn thuần là thay một chi tiết bị hư hỏng mà còn là quá trình kiểm tra tổng thể hệ thống phân phối khí. Việc kiểm tra đồng thời các bộ phận liên quan và lựa chọn đúng sản phẩm sẽ giúp động cơ vận hành ổn định, hạn chế phát sinh lỗi và kéo dài tuổi thọ sau khi sửa chữa.
Hy vọng qua bài viết này, bạn đã hiểu rõ trục cam xe máy là gì, cấu tạo, nguyên lý hoạt động, các dấu hiệu nhận biết khi hư hỏng cũng như những lưu ý quan trọng trước khi thay thế. Việc kiểm tra đúng nguyên nhân và lựa chọn sản phẩm phù hợp ngay từ đầu không chỉ giúp quá trình sửa chữa diễn ra thuận lợi mà còn góp phần kéo dài tuổi thọ của động cơ và hạn chế những chi phí phát sinh không cần thiết.
Nếu bạn đang tìm kiếm trục cam đạt tiêu chuẩn OEM, có nguồn gốc rõ ràng, hỗ trợ kỹ thuật và chính sách bảo hành minh bạch, hãy liên hệ Hotline: 0905 336 999 của META PARTS để được tư vấn lựa chọn sản phẩm phù hợp với từng dòng xe. Đội ngũ kỹ thuật của chúng tôi luôn sẵn sàng đồng hành cùng các cửa hàng phụ tùng và anh em thợ máy trong quá trình sửa chữa, bảo dưỡng và thay thế.
